冠航牌智能提升机开箱检查及设备安装指南

近些年来,智能提升机得到了吊运市场的认可,并以其独特的优势成为传统吊运设备的替代品,由于是第一次购买和使用,有些客户在收到提升机产品后,不知道该如何检查零部件是否齐全,该如何安装提升机,进行试机,接下来我们就来给大家介绍以下。

一:设备开箱检查【装箱清单在随箱体内】

1、要确认包装箱体是否变形、开裂等,确认显示正常后,使用十字螺丝刀打开箱体上盖;

2、对照装箱清单清点随箱零部件,确认无误后签字确认,抽调安装箱体中间隔板,取出只能提升装置及其他配件,确认智能提升装置及其他配件完好无损;

3、若检查箱体损坏,或者开箱后核对装箱清单有误,运输过程中零件丢失,请立即联系我们;

二:设备安装

1、滑轮小车安装

安装滑轮小车:零件包含滑轮小车组件1个(自带4个尼龙滑轮),M12*25内六角螺栓6个,加平弹垫,(螺栓国标号GB/T70.1-2000,强度等级12.9),安装螺栓使用扭力在300N/M,请参考下图图2;

*注意*安装孔位根据所选用型号不同,其安装孔位不同,请参考下图图3

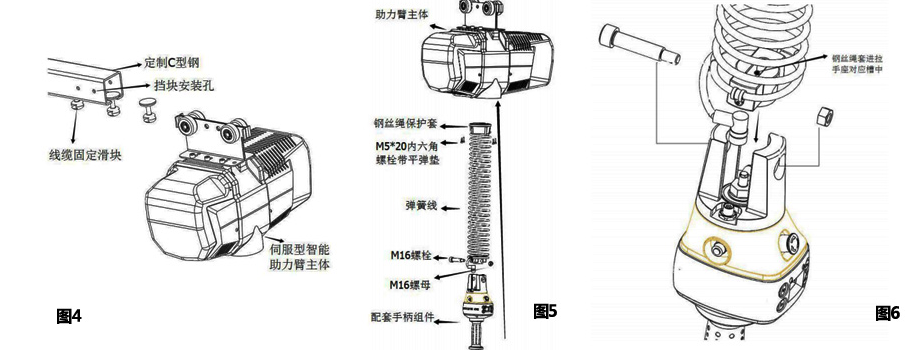

2、滑轮小车安装完毕后,将智能提升装置主体及配备的线缆固定滑块安装到预定轨道中,如图4所示,

*注意*智能提升装置主体自带电源线朝向定制C型钢梁/悬臂梁的电源进线方向,悬挂上智能提升装置后马上安装配备的挡块;(具体安装方式视现场方案进行相应调整)

3、 在定制轨道上全程运动智能提升装置主体组件,检查滑轮小车在轨道中运行平稳;

4、安装钢丝绳组件

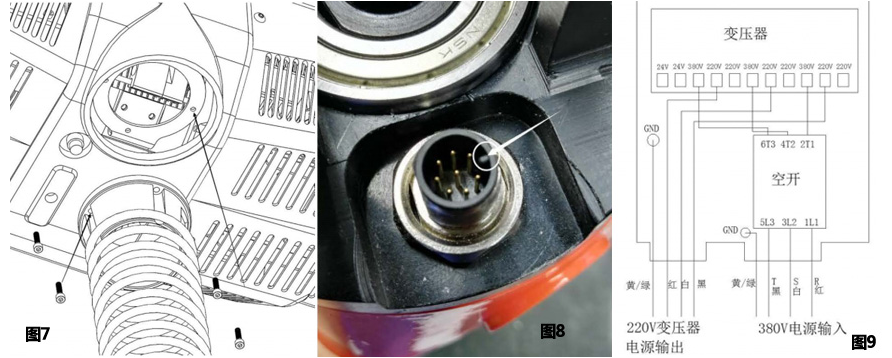

如图5、图6、图7所示,安装弹簧线和手柄组件

① 安装钢丝绳保护套,安装位置如图7所示,注意安装时将钢丝绳拉出穿过钢丝绳保护套;

② 安装手柄组件,如图6所示,注意安装时将M16螺栓穿进钢丝绳端部扣;确认安装好后

零件包含:钢丝绳保护套1个,M5*20内六角螺栓4个,加平弹垫,线扣4个,(M4*10十字螺丝4个,拉手座1个以上部件已经安装好),MSB16-80内六角螺栓1个,KNTR-12螺母1个,弹簧线1根)

5、接线方式

注意弹簧线与主机和手柄端相连接的时候端头防呆口位置,如图8所示;

300kg以上的智能提升装置接线原理如图9所示。

*注意*:通电前请确认是对应电源相数,接通电源前,请确认智能提升装置手柄上的急停按钮处于工作状态(按压状态);
